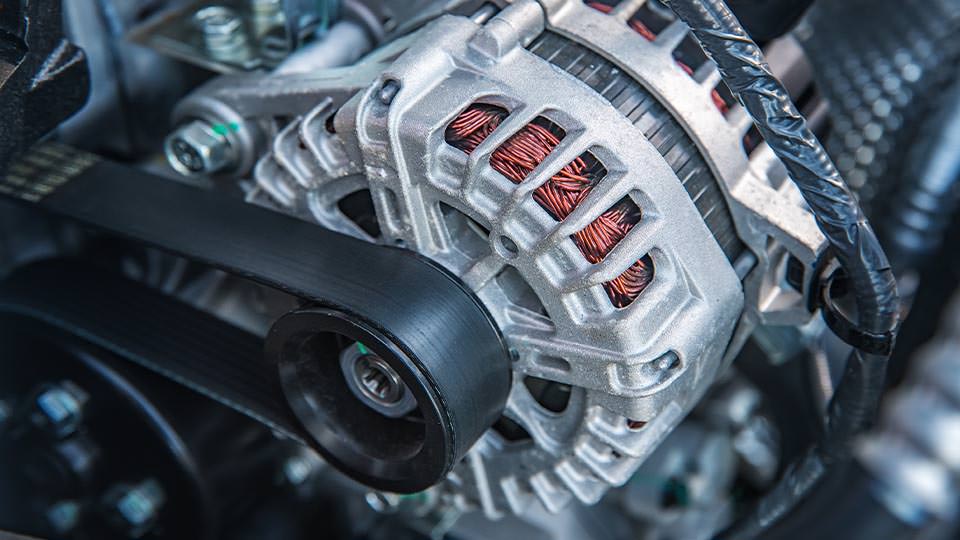

Индикатор аккумулятора на панели горит. Фары светят тускло. Батарея быстро разряжается. Это признаки неисправности генератора. Генератор питает бортовую сеть и заряжает аккумулятор. Если он не работает, машина потребляет энергию только из батареи, пока она не сядет.
Проверить генератор можно самостоятельно. Для этого нужен мультиметр и базовый набор инструментов.
Подготовка и безопасность
Двигатель и приводные ремни создают механическую опасность. При работающем моторе держите руки, одежду и провода вдали от вращающихся деталей.
Визуальный и механический осмотр
Начинайте проверку с заглушенным двигателем.
Осмотрите приводной ремень. Трещины, расслоения и следы масла требуют замены. Проверьте натяжение. Ремень не должен провисать более чем на 10 мм при нажатии пальцем.
Покрутите шкив генератора рукой. Он должен вращаться плавно. Рывки, хруст или люфт указывают на износ подшипников.
Проверьте силовые провода и клеммы. Окислы и грязь создают переходное сопротивление. Это снижает ток зарядки. Зачистите контакты до блеска.
Строгое правило
Запрещено снимать клемму аккумулятора на работающем двигателе. Этот метод использовали на старых карбюраторных машинах. В современных автомобилях скачок напряжения сожжет блок управления двигателем и дорогую электронику. Используйте только мультиметр.
Электрическая диагностика
Подключите мультиметр. Выберите режим измерения постоянного напряжения (DCV, предел 20 В). Красный щуп подключите к положительной клемме аккумулятора, черный — к отрицательной.
1. Напряжение покоя
Двигатель заглушен. Норма: 12.4–12.7 В. Если напряжение ниже 12.0 В, аккумулятор глубоко разряжен. Сначала зарядите его. Проверять генератор на мертвой батарее бессмысленно — результаты будут некорректными.
2. Холостой ход
Запустите двигатель. Не нажимайте на педаль газа. Мультиметр должен показать 13.8–14.5 В. Показатели ниже 13.0 В означают отсутствие заряда. Показатели выше 14.8 В указывают на перезаряд. Перезаряд убьет аккумулятор за несколько недель: электролит выкипит, пластины осыпятся.
3. Проверка под нагрузкой
Включите все мощные потребители. Ближний свет, обогрев заднего стекла, печку на максимум, подогрев сидений. Напряжение упадет. Это нормально. Критический порог — 13.0 В. Если напряжение опускается ниже, генератор не выдает нужный ток.
4. Повышенные обороты
Попросите помощника нажать на газ до 2000–2500 об/мин. Напряжение должно стабилизироваться в пределах 13.8–14.5 В. Если оно скачет или падает при росте оборотов, неисправен реле-регулятор или изношены щетки.
Проверка диодного моста
Генератор выдает постоянный ток. При пробое диодов в сеть попадает переменный ток. Это вызывает пульсации напряжения и перегрев обмоток статора.
Переключите мультиметр в режим измерения переменного напряжения (ACV). Оставьте щупы на клеммах при работающем двигателе. Допустимое значение пульсаций — до 0.5 В. Если прибор показывает 1 В и выше, диодный мост неисправен. Требуется его замена.
Проверка силовых цепей (падение напряжения)
Иногда генератор исправен, но ток не доходит до батареи из-за плохих контактов. Этот тест выявляет скрытые обрывы.
Оставьте мультиметр в режиме постоянного напряжения (DCV). Измерьте напряжение непосредственно на выходной клемме генератора (B+), а затем на положительной клемме аккумулятора при работающем двигателе и включенной нагрузке. Разница не должна превышать 0.2 В.
То же самое сделайте для цепи «массы». Один щуп на металлический корпус генератора, другой на минусовую клемму аккумулятора. Разница тоже не более 0.2 В. Большие значения указывают на окисление, обрыв проводов или плохой контакт в месте крепления двигателя к кузову.
Анализ результатов и ремонт
Анализируйте результаты комплексно.
Если генератор не выдает нужное напряжение, не спешите менять его в сборе. Часто выходят из строя внешние компоненты: щетки или реле-регулятор. Их замена стоит недорого и не требует сложного оборудования.
Неисправность диодного моста, статора или подшипников требует капитального ремонта. Оцените стоимость запчастей и работы мастера. В большинстве случаев покупка нового или качественного восстановленного генератора экономически выгоднее сложного ремонта старого агрегата.
