Автомобили – это не только чудеса механики, но и сложные компьютерные системы на колесах. Прошли те времена, когда механик мог просто положиться на опыт и интуицию при диагностике неисправностей автомобиля. Вместо этого современные автомобили оснащены бортовыми компьютерами, которые постоянно отслеживают и контролируют различные аспекты их работы. Эта технологическая эволюция привела к появлению практики компьютерной диагностики автомобилей, которая стала важным инструментом как для начинающих, так и для опытных автомобилистов.
Что такое компьютерная диагностика автомобиля?
Компьютерная диагностика автомобиля, часто называемая OBD (бортовая диагностика), представляет собой процесс использования специализированных инструментов и программного обеспечения для взаимодействия с бортовыми компьютерными системами транспортного средства. Электронные блоки управления двигателем (ECU/ECM), трансмиссией (TCM), тормозной (ABS/EBD) и прочими системами – все они контролируют и управляют различными функциями, которые способствуют корректной работе автомобиля.
Получая доступ к данным, хранящимся в этих ЭБУ, диагностические инструменты могут предоставить ценную информацию о состоянии и производительности автомобиля. Этот процесс включает подключение диагностического сканера к бортовому диагностическому порту автомобиля, который обычно расположен под приборной панелью или рядом с рулевой колонкой.
Что такое диагностический сканер?

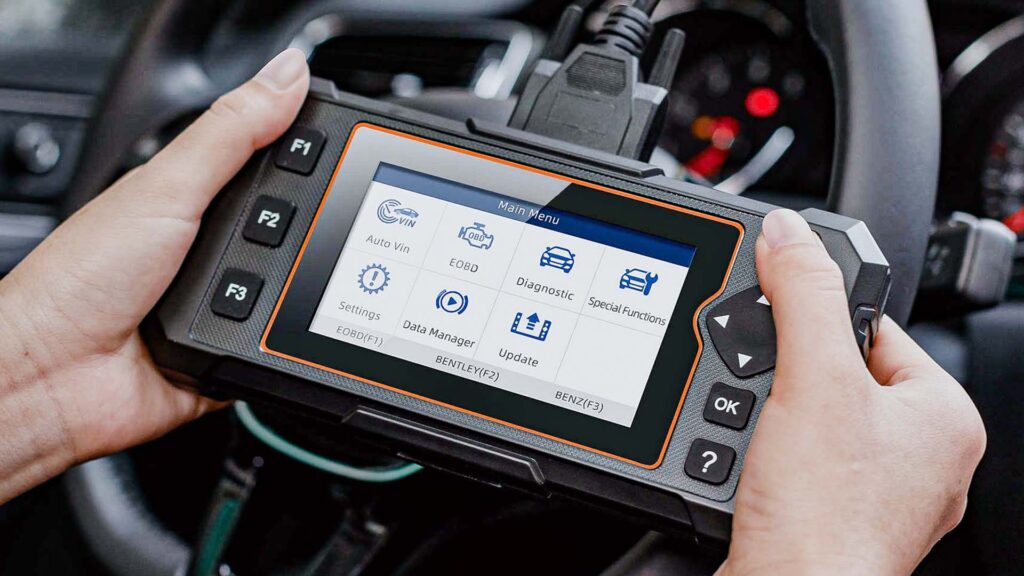

Диагностический сканер – это портативное устройство или программное приложение, которое взаимодействует с бортовыми компьютерными системами автомобиля. Оно позволяет пользователям извлекать диагностические коды неисправностей (DTC), хранящиеся в ЭБУ, которые указывают на конкретные проблемы или неисправности в автомобиле. Эти коды служат ценными подсказками для эффективной диагностики и устранения неполадок.
Современные диагностические сканеры выпускаются в различных вариантах – от простых считывателей кода до продвинутых многофункциональных средств сканирования. Некоторые сканеры подключаются к бортовому диагностическому порту автомобиля с помощью кабеля, в то время как другие используют беспроводные технологии, такие как Bluetooth или Wi-Fi.
Какие данные можно получить с помощью компьютерной диагностики автомобиля?
Диагностические коды неисправностей (DTC)
Эти коды указывают на конкретные проблемы, обнаруженные бортовыми компьютерными системами автомобиля. Они охватывают широкий спектр проблем, от пропусков зажигания в двигателе до неисправных датчиков и не только. Расшифровывая эти коды, технические специалисты могут более эффективно определить первопричину проблемы.
Потоки данных (Live data)
Помимо получения сохраненных кодов неисправностей, диагностические сканеры также могут получать доступ к потокам данных в режиме реального времени от различных датчиков и компонентов автомобиля. Эти оперативные данные включают такие параметры, как обороты двигателя, температура охлаждающей жидкости, показания датчика кислорода и многое другое. Анализ этой информации может помочь диагностировать периодические неполадки и контролировать производительность критически важных систем.
Информация про автомобиль
Помимо диагностических данных, некоторые сканеры могут получать информацию, относящуюся к конкретному автомобилю, такую как VIN (идентификационный номер транспортного средства), калибровочные идентификаторы и номера версий программного обеспечения. Эта информация полезна для определения точных технических характеристик автомобиля и обеспечения совместимости с заменяемыми деталями и обновлениями программного обеспечения.
По каким протоколам работает диагностический сканер?
Диагностические сканеры взаимодействуют с бортовыми компьютерными системами автомобиля с помощью стандартизированных протоколов, известных как OBD-II (Бортовая диагностика, версия 2). Протоколы OBD-II определяют правила и процедуры обмена данными между диагностическим прибором и ЭБУ автомобиля, обеспечивая совместимость между различными марками и моделями.
Наиболее распространенные протоколы OBD-II
SAE J1850 PWM (Pulse Width Modulation)
Этот протокол использует широтно-импульсную модуляцию для передачи данных между диагностическим сканером и ЭБУ автомобиля.
SAE J1850 VPW (Variable Pulse Width)
Этот протокол подобен PWM, но использует другой метод модуляции для передачи данных.
ISO 9141-2
Этот протокол, широко используемый в автомобилях Европы и Азии, определяет последовательный интерфейс связи для диагностики и обмена данными.
ISO 14230-4 (Keyword Protocol 2000)
Этот протокол, широко используемый азиатскими производителями, определяет протокол связи на основе ключевых слов для диагностики транспортных средств.
ISO 15765-4 (CAN-Bus)
Наиболее распространенный протокол в современных автомобилях, CAN-Bus (Controller Area Network) обеспечивает высокоскоростной и надежный коммуникационный интерфейс для диагностических целей.
Заключение
Компьютерная диагностика автомобиля произвела революцию в методах диагностики и устранения автомобильных неполадок. Используя возможности бортовых компьютерных систем и стандартизированных протоколов, диагностические сканеры предоставляют автомобилистам и техническим специалистам бесценную информацию о состоянии и характеристиках транспортных средств. Независимо от того, являетесь ли вы новичком или опытным автолюбителем, понимание основ компьютерной диагностики поможет вам сохранить надежность и эксплуатационные характеристики вашего автомобиля на долгие годы.
